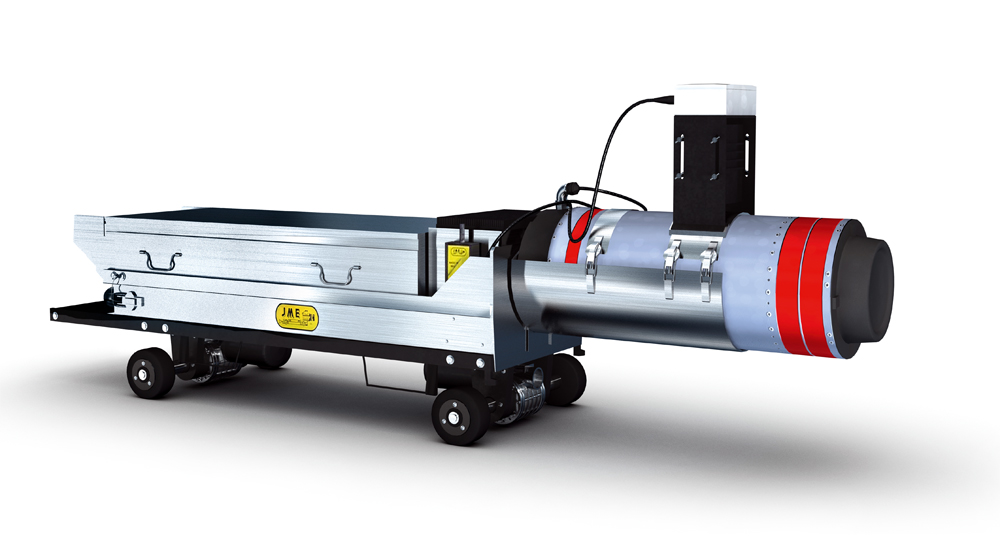

Рентгенографический Кроулер JME 24

Рентгенографический Кроулер JME 24

Оставьте заявку

нажимая на кнопку, вы
даете согласие на обработку
персональных данных.

Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -

Поверка: -
Гарантия: 1 год
Взять в аренду: есть в наличии


ПРИМЕНЕНИЕ

Кроулер JME 24" поставляется с рентгенографическими трубками можностью от 200 до 360 Кв. Кроулер является компактным модульным блоком, который может использоваться как на суше, так и при строительстве морских трубопроводов при различных климатических условиях в трубопроводах диаметром от 570 до 1828 мм.

Кроулеры  используются для проведения рентгеновского контроля сварных соединений труб при монтаже нефтегазотрубопроводов.  Кроулер JME 24 может работать с рентгеновскими генераторами (трубками), разлчиных производителей ICM, Balteau.

Мощность рентгеновского генератора подбирается в зависимости от толщины стали контролируемой трубы от 200 до 360 кВ.

ХАРАКТЕРИСТИКИ

  • Полноприводное шасси

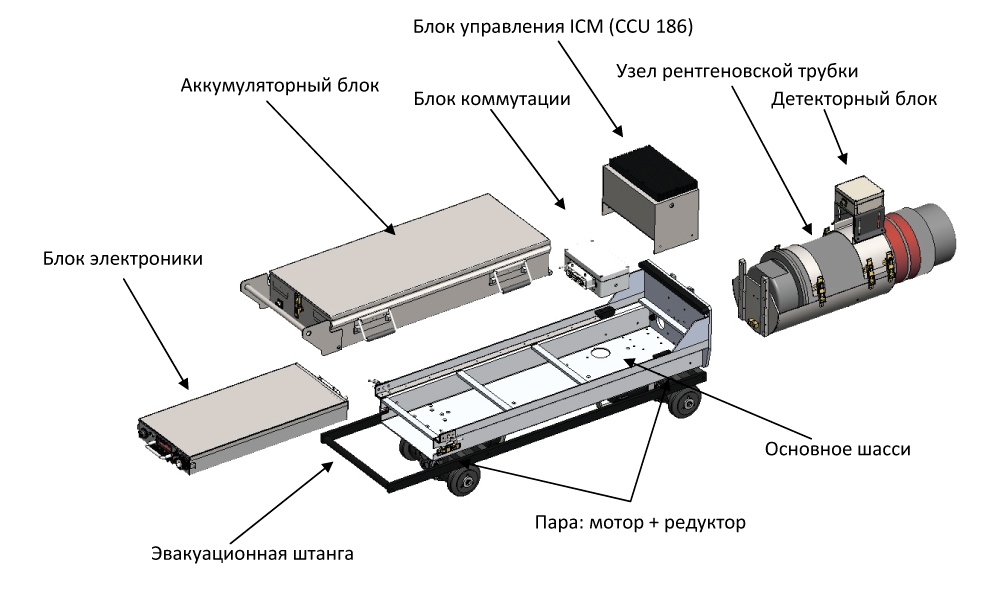

  • Модульная конструкция
  • Дистанционное управление
  • Экспонирование на 360°
  • Выбор рентгеновских трубок на 200, 225, 250 или 300, 320, 360 кВ
  • Выпускается модель кроулера с изотопными источниками - Иридий 192

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ К КРОУЛЕРАМ JME 24"

Электромагнитная система управления

  • Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
  • Прекрасно зарекомендовала себя при строительстве трубопроводов в РФ и Казахстане.

Набор расширительных валов
Валы и втулки  для наращивания ширины колеи колес.  Используются при работе рентгенографического  кроулера в трубопроводах большего размера.

Многоканальное зарядное устройство
Зарядное устройство для источника питания кроулера - свинцово-кислотных батарей JME, для оптимальной работы и увеличения срока эксплуатации аккумуляторных батарей.

Запасной источник питания (блок аккумуляторов)
Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный блок аккумуляторов источника питания перезаряжается.

Система радиовозврата
Дистанционная система позволяющая вернуть рентгеновский кроулер на исходную позицию даже в случае отказа всей электроники.

Передвижная тележка для персонала
Полностью автономное устройство предназначено для перемещения персонала внутри трубопровода. Передвижная тележка оснащена электромотором, дыхательным устройством, осветительными приборами и комплектом инструмента.

Датчики конца трубы
Инфракрасные датчики исключают возможность выпадение Кроулера из трубы. Устанавливается на передней и задней частях кроулера JME 24.

Блок предупредительных звуковых/визуальных сигналов
Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда  кроулер испускает излучение (рентгеновское или гамма).

Тестер
Эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.

Комплект запасных частей
Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.

Нестандартные редукторы
Редукторы могут поставляться или прилагаться к кроулерам с повышенным передаточным числом. Это позволяет использовать кроулер в горной местности, где нефтегазопроводы имеют большой уровень перепада высот.

Низкотемпературная версия кроулера
Предназначена для работы в низкотемпературных условиях при температурах до -40°С.

Кроулер JME 24 внесен в реестр   сварочного, вспомогательного оборудования, оборудования и материалов для контроля и диагностики сварных соединений,  технические условия которых соответствуют техническим требованиям ОАО "Газпром"  (головная экспертная организация (ГЭО) - ООО «Газпром ВНИИГАЗ».

Минимальный диаметр трубопроводов 570 мм
Максимальный диаметр трубопроводов 1 828 мм
Общая длина без источника 1 104 мм
Общий вес Кроулера без источника 25 А/ч - 150 кг, 50 А/ч - 240 кг
Вых. мощность  рентгеновской трубки 200, 250, 225, 300, 320, 360 кВ
Размер фокуса 0.5x5 мм (Конический) Обычный
Источник питания Свинцово-кислотные батареи (120 В) на 24А/ч
Мотор 2 х 0.25 л.с.
Скорость перемещения Свыше 10 м/мин
Колеса Фасонная резина
Торможение Динамическое
Диапазон рабочей температуры -20° + 70°С (-40° +70°С)
Рабочая влажность 90%
