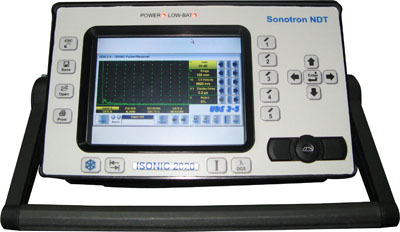

Ультразвуковой дефектоскоп ISONIC 2010

Ультразвуковой дефектоскоп ISONIC 2010

Оставьте заявку

нажимая на кнопку, вы
даете согласие на обработку
персональных данных.

Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -

Поверка: -
Гарантия: 1 год
Взять в аренду: уточняйте

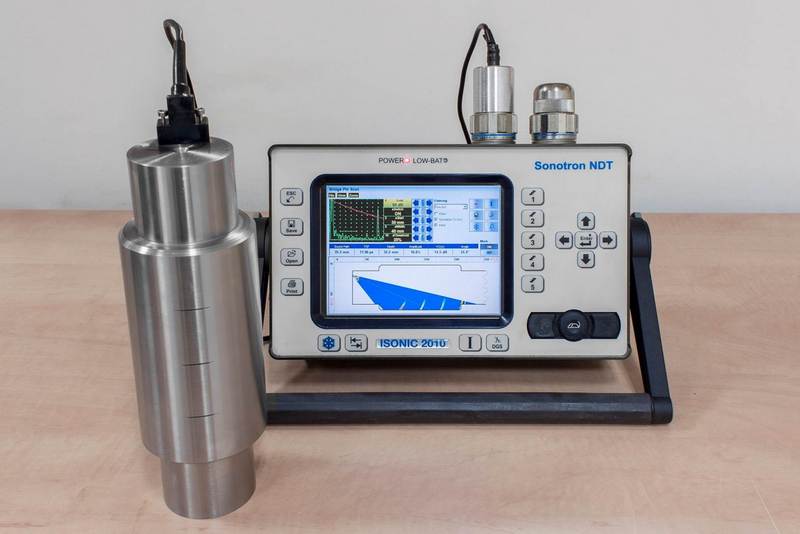

ISONIC 2010 поддерживает работу с фазированными решетками в режиме 32:32. В этом режиме прибор работает с независимо регулируемыми излучающей и приемной апертурами, в каждой из них может быть представлено до 32 активных элементов. Группы элементов фазированной решетки, образующие излучающую и приемную апертуру, могут быть полностью или частично согласованы или полностью разделены, что обеспечивает большую гибкость в выборе угла падения, фокусного расстояния, типа излучаемой и принимаемой волны, включая прямое преломление и дифрагированный режим преобразованного сигнала.

Каждый канал оснащен собственным А/Ц преобразователем. Параллельный запуск, А/Ц преобразователь и цифровая синхронизация в реальном времени обеспечивает любую структуру и размер излучающей и приемной апертуры. Выполнение фокального закона за один цикл передачи/приема УЗ импульса позволяет получить максимальную скорость прозвучивания.

ISONIC 2010 оснащен независимым каналом для использования обычных УЗ датчиков и проведения TOFD, возможна запись как в раздельном, так и в совмещенном режимах работы генератора/приемника.

Особенности дефектоскопа:

100% запись А-Скана в любой точке контролируемого объекта;

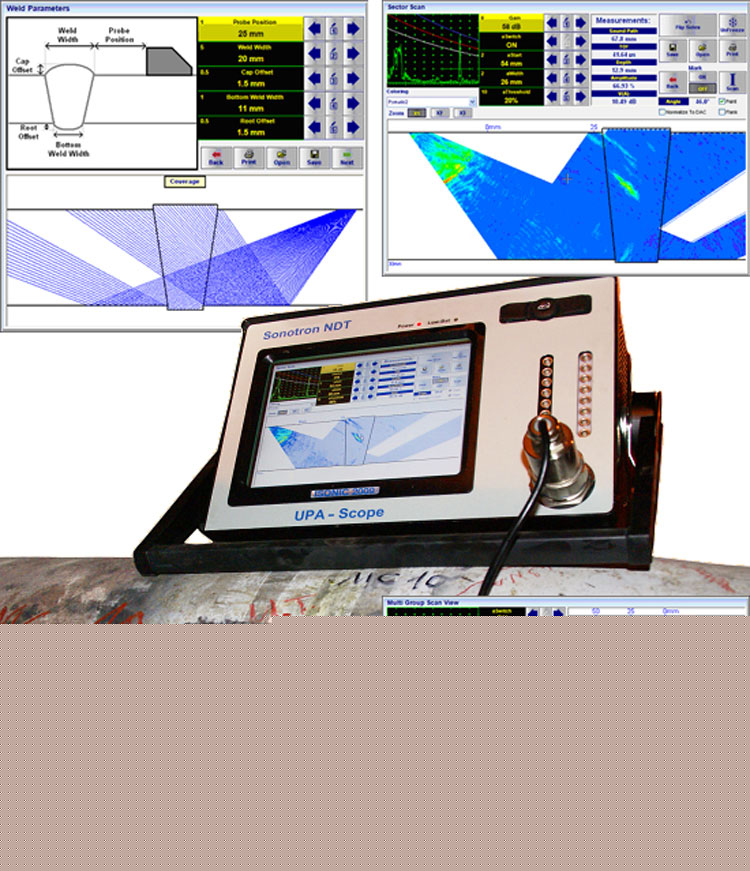

прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта;

измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности;

документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов.

Комплект поставки прибора:

  • электронный блок дефектоскопа ISONIC 2010 с источником  питания;
  • аккумуляторная батарея ;
  • зарядное устройство для аккумуляторной батареи;
  • защитный  резиновый чехол;
  • ультразвуковая фазированная решетка на 32 независимых элемента, частотой - 5,0 Мгц (2,25 или 7,5 Мгц);
  • сменная наклонная призма;
  • сменная прямая призма (20 мм или 40 мм);
  • энкодер;
  • кейс для перевозки.

Дефектоскоп ISONIC 2010  внесен в реестр   сварочного, вспомогательного оборудования, оборудования и материалов для контроля и диагностики сварных соединений,  технические условия которых соответствуют техническим требованиям ОАО "Газпром" (головная экспертная организация (ГЭО) - ООО «Газпром ВНИИГАЗ».

Встроенный компьютер: AMD LX 800 – 500МГц
Размер единичного файла записи результатов: 50 — 20000 мм (2″ — 800″), автоматическая прокрутка
Дисплей: Сенсорный 6.5″ высокой яркости, 640 x 480 пикселей
Управление: Манипулятор “мышь”
Интерфейс: 2 x USB, Ethernet
Операционная система: Windows™XP Embedded
Корпус:: Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53
Размеры: 265x156x139 мм — с батарей
Вес: 3.580 кг — с батарей

Модуль Фазированных Решеток

Тип импульса: Биполярный прямоугольный импульс
Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
Длительность полуволны импульса: 50 — 600 нс с шагом в 10 нс
Излучающая апертура: 1 — 32
Фазирование (излучающая апертура): 0 — 100 мкс с разрешением в 5 нс
Частота повторения импульсов: 10 — 5000 Гц с шагом в 1 Гц
Принимающая апертура: 1 — 32
Усиление: 0 — 100 дБ с шагом в 0.5 дБ
Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
Частотный диапазон: широкополосный, 0.2 — 25 МГц
АЦ преобразование: 100 МГц 16 бит
Наложение сигналов принимающей апертуры: В режиме реального времени, без мультиплексирования
Фазирование (принимающая апертура): В режиме реального времени 0 — 100 мкс с разрешением 5 нс
Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)
DAC /ВРЧ для фокусных законов:   Теоретическая – через фактор дБ/мм (дБ/») Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана
Стробы для фокального закона:   2 независимых стробирующих импульса/неограниченное расширение
Начало и длительность строба:   Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001″
Порог:   5 — 95 % высоты A-Скана, регулировка с шагом 1 %
Число фокальных законов:   8192
Режимы сканирования и визуализации:   Линейный B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) Секторное сканирование (S-Скан) — учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC) Тандем B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) 3D – вид сверху (C-Скан), с боку и с торца
Метод сбора данных:   100% необработанные данные
